双法兰管道限位伸缩器是一种用于管道系统中的连接装置，其结构设计精妙，能够满足管道连接的需求并应对管道运行中可能产生的热胀冷缩、振动位移等问题。以下是对双法兰管道限位伸缩器结构的详细图解和分析：
一、整体结构
双法兰管道限位伸缩器主要由本体、伸缩套管、压盖、限位螺母、密封圈等部件组成。这些部件共同协作，实现了管道的伸缩和限位功能。
二、部件详解
本体：双法兰管道限位伸缩器的主体部分，通常由高强度材料制成，以确保其能够承受管道系统中的各种应力和压力。
伸缩套管：位于本体内部，具有一定的柔韧性，可以自由伸展和收缩。伸缩套管通常采用高密度聚乙烯或聚酯材料等制成，以适应管道因温度变化或介质流动而产生的轴向位移。
压盖：位于伸缩套管的外部，通过螺栓与本体固定连接。压盖的作用是对伸缩套管进行限位，防止其过度伸缩，同时确保密封圈的紧密性。
限位螺母：位于压盖和本体之间，用于调整伸缩套管的伸缩范围。通过旋转限位螺母，可以限制伸缩套管的大位移量，从而确保管道系统的稳定性和安全性。
密封圈：位于伸缩套管与本体之间，起到密封作用。密封圈通常采用丁腈橡胶等材料制成，具有良好的水密性和气密性，确保管道系统中的介质不会泄漏。
三、工作原理
当管道因温度变化或介质流动而产生轴向位移时，伸缩套管会在预定的伸缩量范围内自由伸缩，有效吸收这些位移。同时，限位螺母限制了伸缩套管的大位移量，防止因过度伸缩而导致的接头脱落或损坏。密封圈则确保了管道系统的密封性，防止介质泄漏。
四、安装注意事项
在安装双法兰管道限位伸缩器时，应确保各个部件的完好性，并检查密封圈的材质是否与管道介质相兼容。
调整产品两端与法兰的连接长度，确保对角依次均匀拧紧压盖螺栓。
调整好限位螺母，使管道在伸缩量范围内可以自由伸缩，并锁定伸缩量。
在安装过程中，应注意保护伸缩套管和密封圈，避免损坏或划伤。

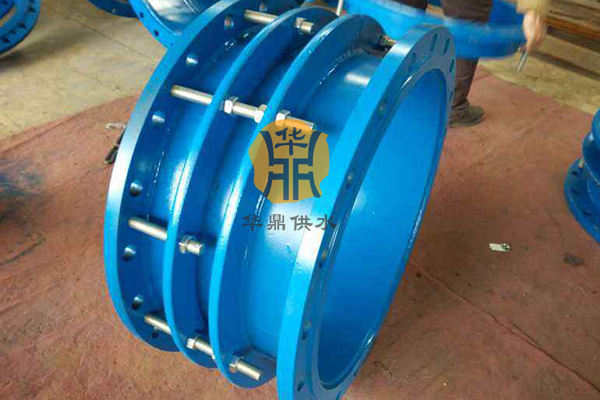

五、结构图解示例
（由于无法直接提供图片，以下用文字描述一个典型的双法兰管道限位伸缩器的结构图解）
本体：一个长形的金属管道部分，两端有法兰连接。
伸缩套管：嵌套在本体内部的管道部分，表面有波纹或褶皱设计以增加其柔韧性。
压盖：一个圆形的金属盖，通过螺栓与本体固定连接，覆盖在伸缩套管的外部。
限位螺母：位于压盖和本体之间的金属螺母，用于调整伸缩套管的伸缩范围。
密封圈：位于伸缩套管与本体之间的环形橡胶垫，起到密封作用。
